項目簡介

TJ05A標段主要包括溫泉大道站、1#風井、明光站～1#風井～2#風井區間、鳳溪河站～溫泉大道站區間。

（1）溫泉大道站：

溫泉大道站位于鳳溪大道與溫泉大道交叉路口北側，沿鳳溪大道布置，與規劃地鐵22號線換乘，溫泉大道站中心里程右YCK62+746.805，車站設計起點里程為右YCK62+238.205，終點里程為右YCK62+857.805，車站為12m島式車站，有效站臺長186m，車站長度623.5m，標準段寬度為 21.3m，總建筑面積約32622m2，本站共設4個出入口通道，3組風亭。

（2）1#風井

1#風井位于雙流區一苗圃園內，風井為地下二層結構，標準段寬度為29.5m，長度66.6m，總建筑面積約4014m2，基坑深度約為20m，頂板覆土厚度約4.0m，底板埋深約19.9m。支護體系采用圍護樁+鋼管內支撐圍護體系，在盾構穿越范圍內采用玻璃纖維筋樁。

（3）明光站～1#風井～2#風井區間、鳳溪河站～溫泉大道站區間

明光站～1#風井區間左線起迄里程ZCK64+932.701～ZCK66+809.511，區間總長1876.81m；右線起迄里程YCK65+1.601～YCK66+809.511，區間總長1807.91m。該區間均為直線，線間距為16.2m，區間共設3個聯絡通道。

1#風井～2#風井區間左線起迄里程ZCK66+876.111～ZCK68+772.569，區間總長1896.458m；右線起迄里程YCK66+876.111～YCK68+790.601，區間總長1914.49m。該區間始發由直線掘進至R=2500m圓曲線，最后R=600m圓曲線接收，區間最小線間距16m，區間共設4個聯絡通道。

鳳溪河站～溫泉大道站區間左線起訖里程范圍為ZCK60+816.991～ZCK62+234.316, 左線隧道長1417.325m；右線隧道起訖里程范圍為YCK60+816.991～YCK62+234.316，右線隧道長1417.325m。區間設置2個聯絡通道。

項目圖片

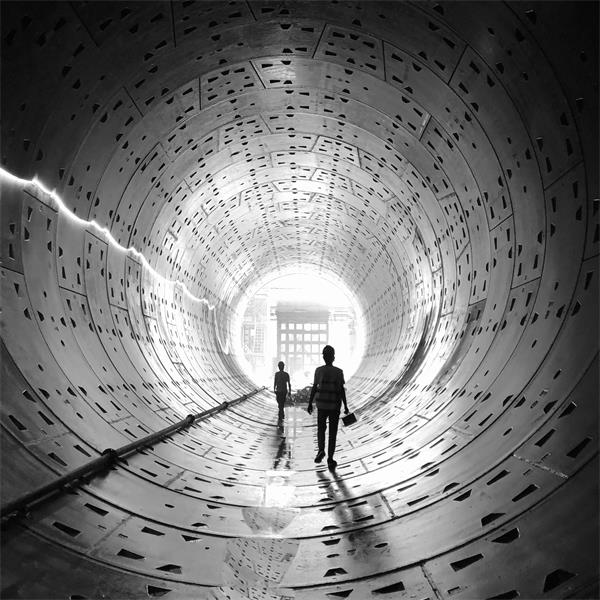

隧道成型圖片
